씨커터
고사양 유압 컴퓨터 재단기
c-Cutter
제품정보
- 카테고리: 유압 컴퓨터 재단기
- 칼 작동 방식: 전자클러치, 크랭크 구동방식
- 클램프 작동 방식: 유압 클램프
- 치수조정 방식: 초정밀 AC 서보모터

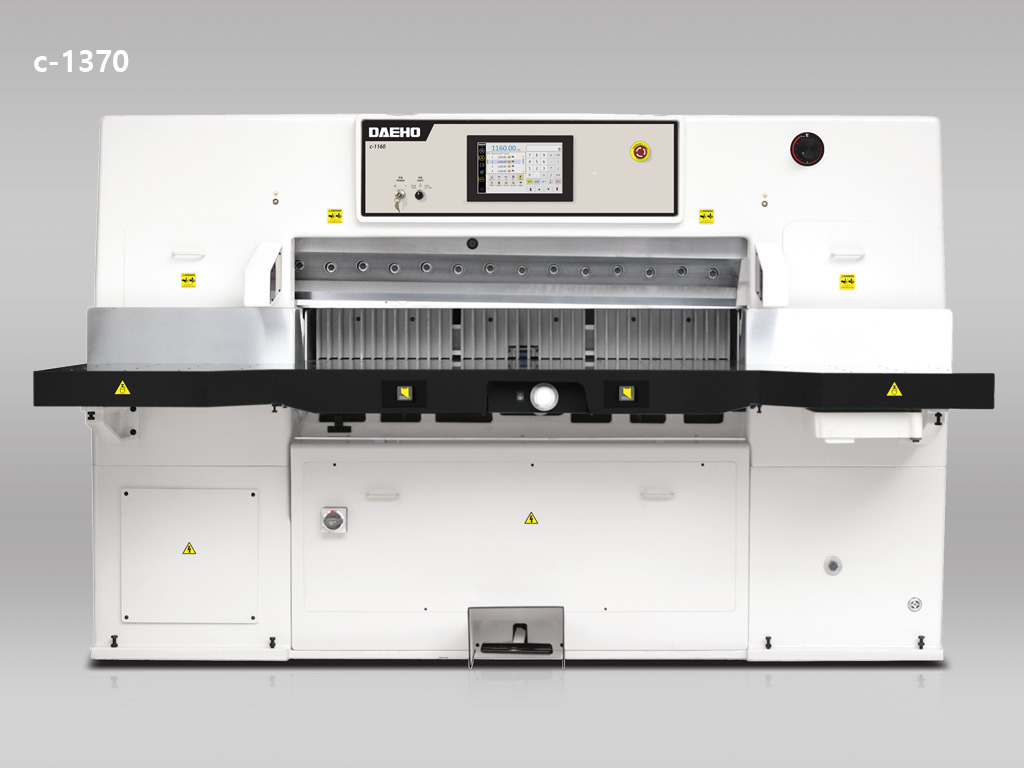

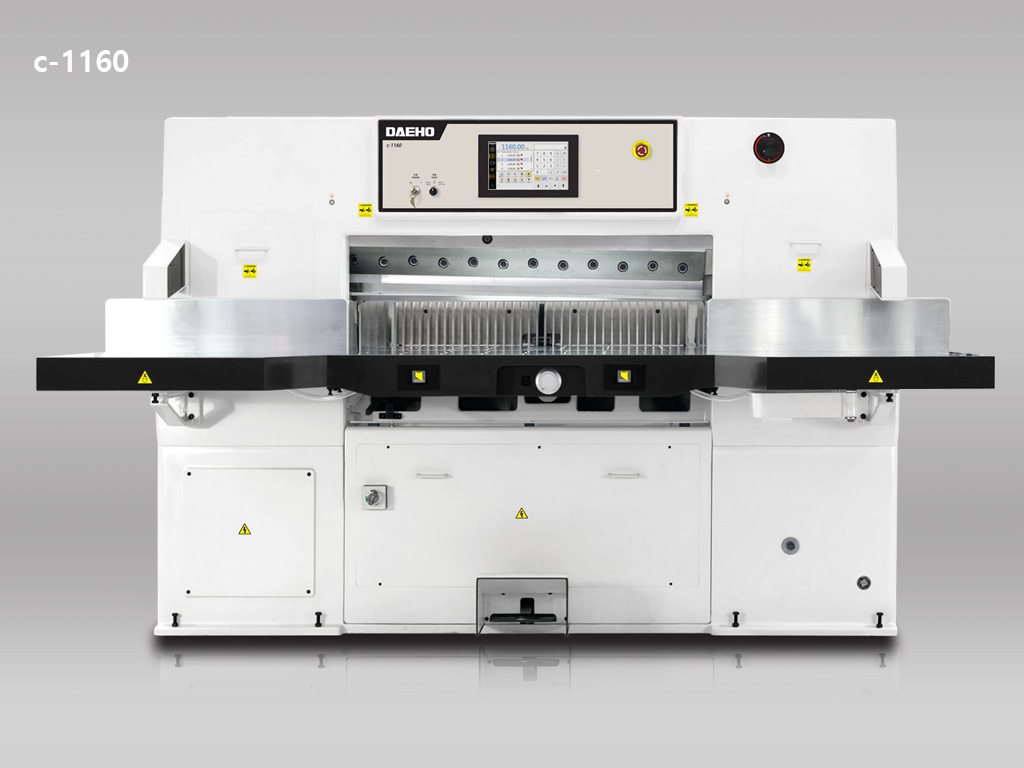

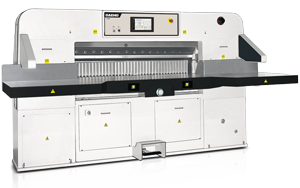

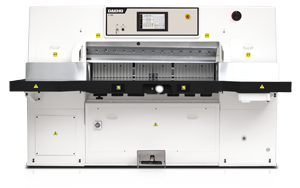

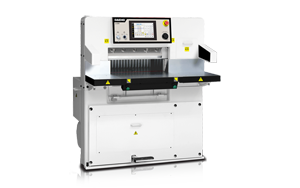

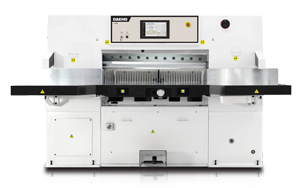

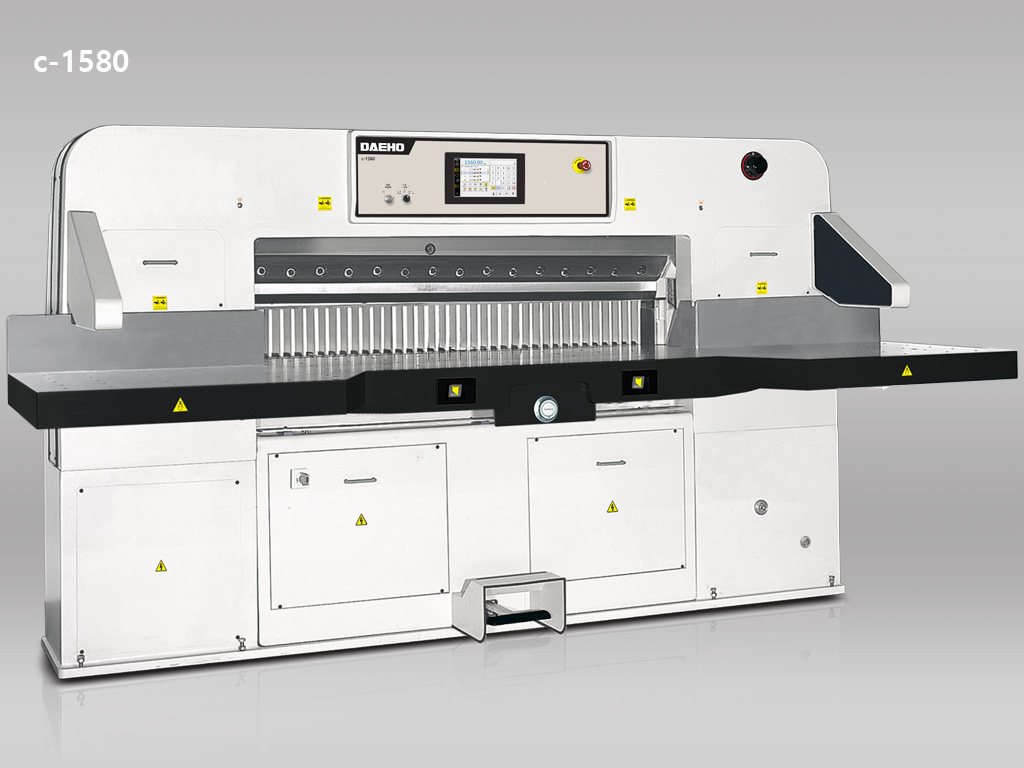

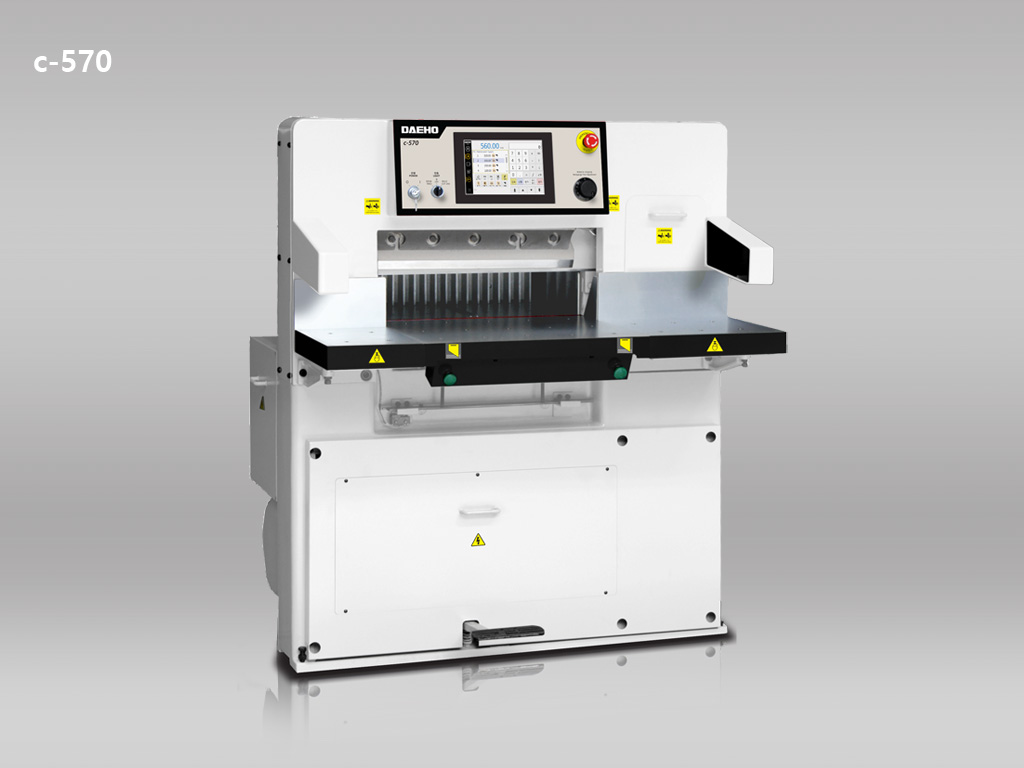

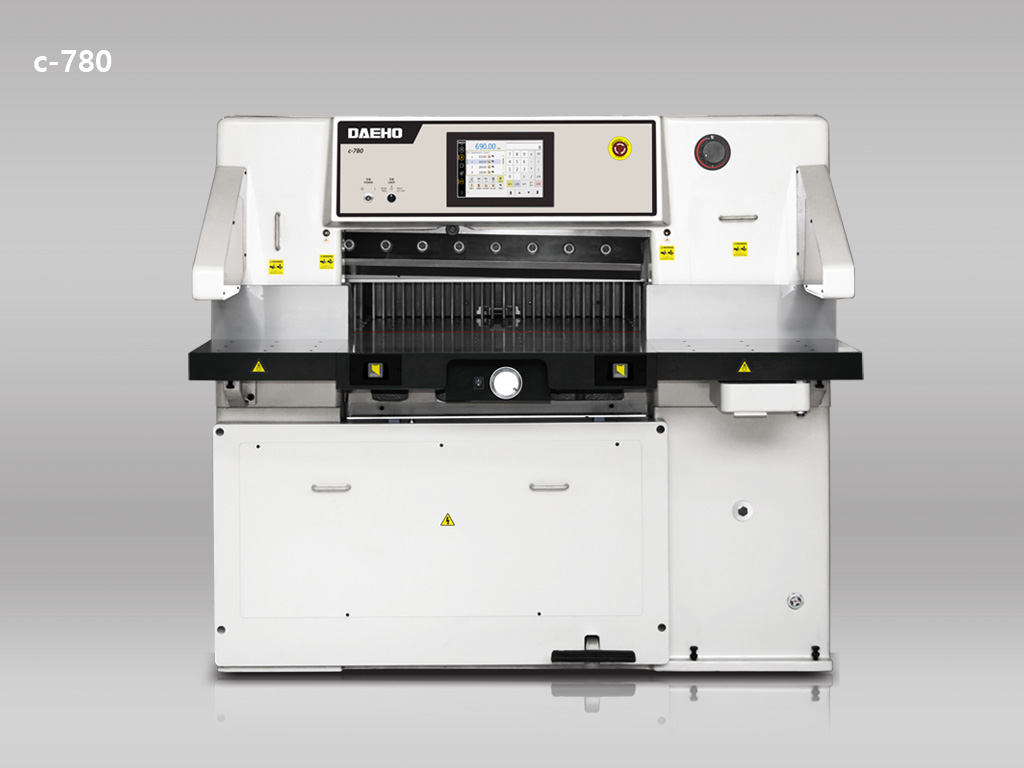

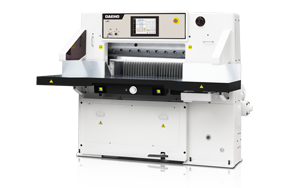

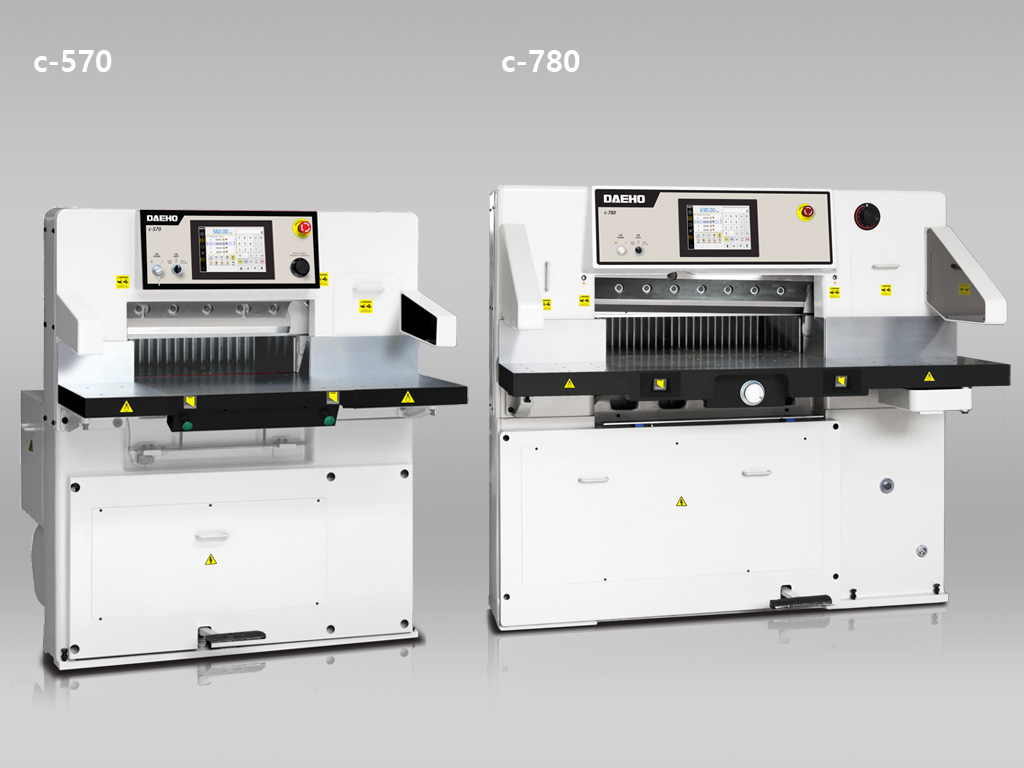

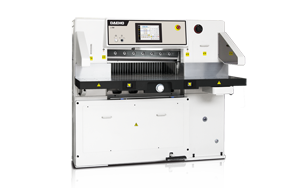

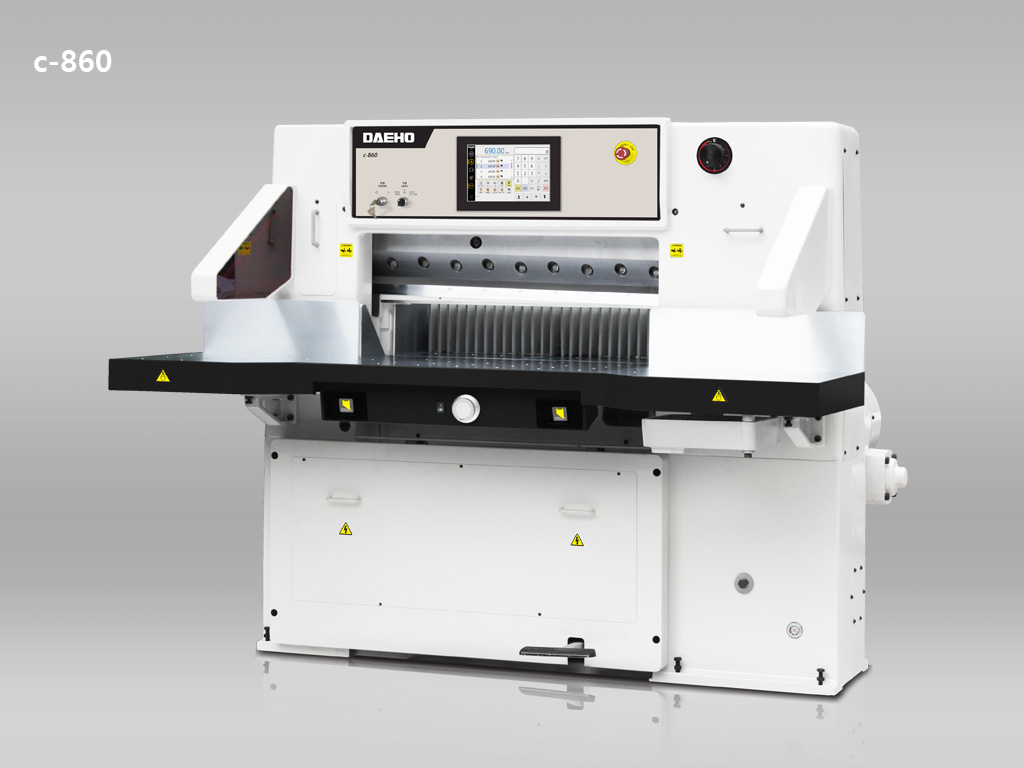

- 재품 종류: c-570, c-780, c-860, c-1160, c-1370, c-1580mm
- 씨커터는 전자계산기 수준의 일반적인 타 컴퓨터 재단기와 확연히 다릅니다. 대호의 유압 컴퓨터 재단기인 씨커터는 산업용 컴퓨터와 터치스크린을 통해 다양한 기능을 간단하게 사용할 수 있습니다.
10,000개 이상의 공정 저장이 가능하며, 화면을 통해 재단 공정의 스텝을 직접 확인 할 수 있기 때문에 착오로 인한 재단 사고를 예방할 수 있습니다.
The basic of Cutter. 재단에 필요한 모든 기능을 탑재한 재단기
차별화된 유압 컴퓨터 재단기
- 전자 계산기 수준의 타사 컴퓨터 재단기와 다른 뛰어난 기능
- 대호의 기본형 재단기인 씨커터는 산업용 컴퓨터와 터치스크린으로 사용이 간단합니다.
- 10,000개 이상의 재단공정, 스텝을 저장하고 불러낼 수 있습니다.
- 화면을 통해 재단 공정을 직접 확인 할수 있어 재단 실수를 예방할 수 있습니다.
칼 교환, 윤활유 주입 시기를 재단기가 알려준다.
- 재단칼 교환시기, 윤활유 주유시기가 되면 화면에 표시됩니다.
- 칼 교환시 상세한 교환 방법을 화면을 통해 알려드립니다.
- 누구나 능숙하게 전문 재단사 처럼 기계관리를 할 수 있습니다.
- 기본 설정값을 사용자의 환경에 맞게 변경 할 수 있습니다.
KCs 안전인증
- 한국산업안전보건공단 KCs 안전인증 획득
- 광전자 안전센서, 양수버튼 사용으로 사고를 사전에 예방합니다.
강력한 전자클러치 사용
- 유압클러치의 누유로 인한 슬립 및 오작동 등의 단점을 해결하였습니다.
- 강력한 DC 일렉트로마그넷 클러치 장착
- 플라이휠의 구동력을 완벽하게 재단력으로 칼날에 전달합니다.
- 장시간 사용에도 유지보수가 간단합니다.
매크로 자동입력 기능
- 치수 확인이 어려운 재단 작업 시, 실제 재단작업을 수행하면서 위치값을 자동으로 재단공정에 저장 할 수 있습니다.
10인치 터치스크린 LCD 디스플레이
- 기존의 모노 디스플레이가 아닌, 풀 칼라 TFT-LCD모디터를 통해 재단과 관련된 다양한 정보를 쉽게 확인할 수 있습니다.
함수입력기능
- • +, -, x, ÷와 같은 연산기호를 이용하여 재단 공정을 쉽게 입력할 수 있습니다.
- 작업자는 상대적인 위치값만 입력하면 컴퓨터가 절대 위치값을 바로 계산하여 입력됨으로 별도의 계산 작업이 필요 없습니다.
편리하고 직관적인, 그리고 안전한 재단기
- 컴퓨터 프로그램이 가능한 컨트롤러
- 에러(error) 발생 시 텍스트로 표시
- 안전 백게이지 속도조절 장치
씨 커터의 모든 기능은 아이커터에 포함되어 있습니다.
공통사양 (아이커터 & 씨커터)
- 견고한 일체형 프레임 : 일체화된 박스타입의 프레임 사용으로 뛰어난 내구성
- 칼집 로드 안전장치 : 지나치게 단단하거나 질긴 재단물로 인한 기계적 과부하로부터 기계를 보호할 수 있도록 칼집로드에 안전볼트를 적용
- 서보모터, 볼스크류, & 정밀 LM가이드레일 장착 : 최대 300㎜/sec의 속도, 1/100㎜의 정밀도로 빠르고 정확하게 재단물의 위치를 잡아줍니다
- 강력한 DC 클러치 구동식 칼 작동
- 유압 클램프 시스템 사용
- 자동 / 수동 모드 지원
- MPG (micro-adjusting) 핸들
- 모터 과부하 방지장치
- 칼 오버런 방지장치
- 기계 작동부 안전커버
- 각종 기계변수 보호기능
- 칼 교환 및 기계 관리 시기 자동 알림기능
- EzF 함수기능
- 다양한 치수 지원 : mm/cm/inch/자
- 연마, 크롬도금 에어테이블
- LED 재단라인
- 견고한 일체형 프레임

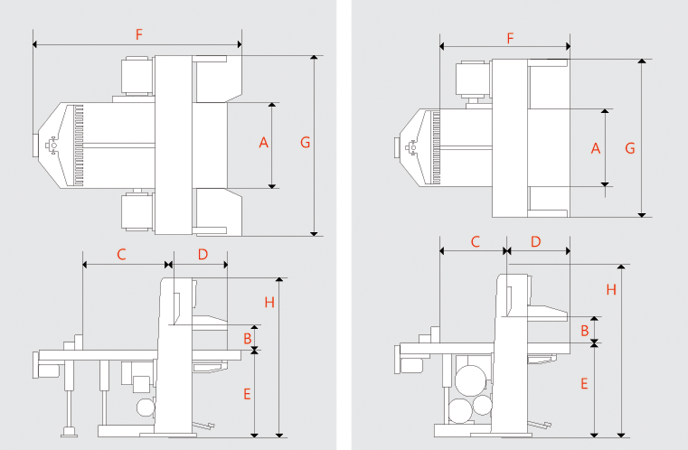

Specification |
|||||||
| Model | i-1580 | i-1370 | i-1160 | i-860 | i-780 | i-570 | |
| A 재단폭㎜ | 1580 | 1370 | 1160 | 860 | 780 | 570 | |
| B 적지고㎜ | 165 | 165 | 165 | 155 | 140 | 120 | |
| C 재단 길이㎜ |
최대 | 1580 | 1370 | 1160 | 860 | 780 | 570 |
| 최소 | 38 | 30 | 30 | 30 | 25 | 15 | |
| D 앞 테이블 길이㎜ | 720 | 720 | 720 | 635 | 650 | 450 | |
| E 테이블 높이㎜ | 900 | 900 | 900 | 865 | 900 | 865 | |
| F 기계 전후 길이㎜ | 3210 | 2715 | 2655 | 2035 | 1920 | 1300 | |
| G 기계 좌우 폭㎜ | 3140 | 2630 | 2420 | 1990 | 1640 | 1180 | |
| H 기계 높이㎜ | 1720 | 1660 | 1660 | 1535 | 1500 | 1390 | |
| 재단 속도r.p.m | 48 | 48 | 48 | 45 | 45 | 38 | |
| 소요동력㎾ | 메인모터 | 5.5 | 4 | 4 | 4 | 2.2 | 1.5 |
| 서보모터 | 1 | 0.5 | 0.5 | 0.5 | 0.5 | 0.2 | |
| 송풍기 | 0.4 | 0.4 | 0.4 | 0.4 | 0.2 | 0.2 | |
| 전후진 속도 |
고속m/min | 20 | 20 | 20 | 20 | 20 | 10 |
| 저속m/min | 1 | 1 | 1 | 1 | 1 | 1 | |
| 칼구동방식 | 더블 크랭크 |
더블 크랭크 |
더블 크랭크 |
싱글 크랭크 |
싱글 크랭크 |
싱글 크랭크 |
|
| 클램프 압력㎏ |
최소 | 200 | 200 | 200 | 200 | 200 | 500 |
| 최대 | 4500 | 4500 | 4500 | 4500 | 3000 | 1500 | |
| 기계 중량㎏ | 5800 | 5000 | 4150 | 2440 | 2030 | 1000 | |
| ⊕ 본 사양은 품질향상을 위해 예고없이 변경 될 수 있습니다. | |||||||
 |
|
| Model : i-1160, i-1370, i-1580 | Model : i-570, i-780, i-860 |
