아이커터
CIP4 공정 완벽 지원 재단기
i-Cutter
제품정보
- 카테고리: CIP4지원 유압 컴퓨터 재단기
- 칼 작동 방식: 전자클러치, 크랭크 구동방식
- 클램프 작동 방식: 유압 클램프
- 치수조정 방식: 초정밀 AC 서보모터

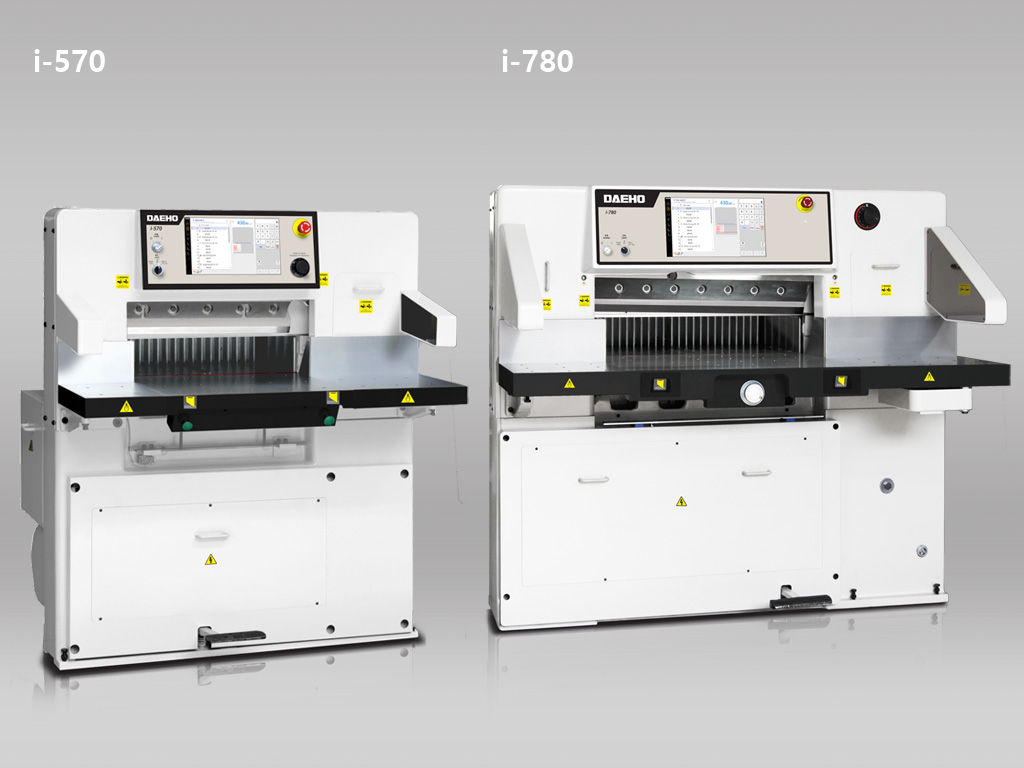

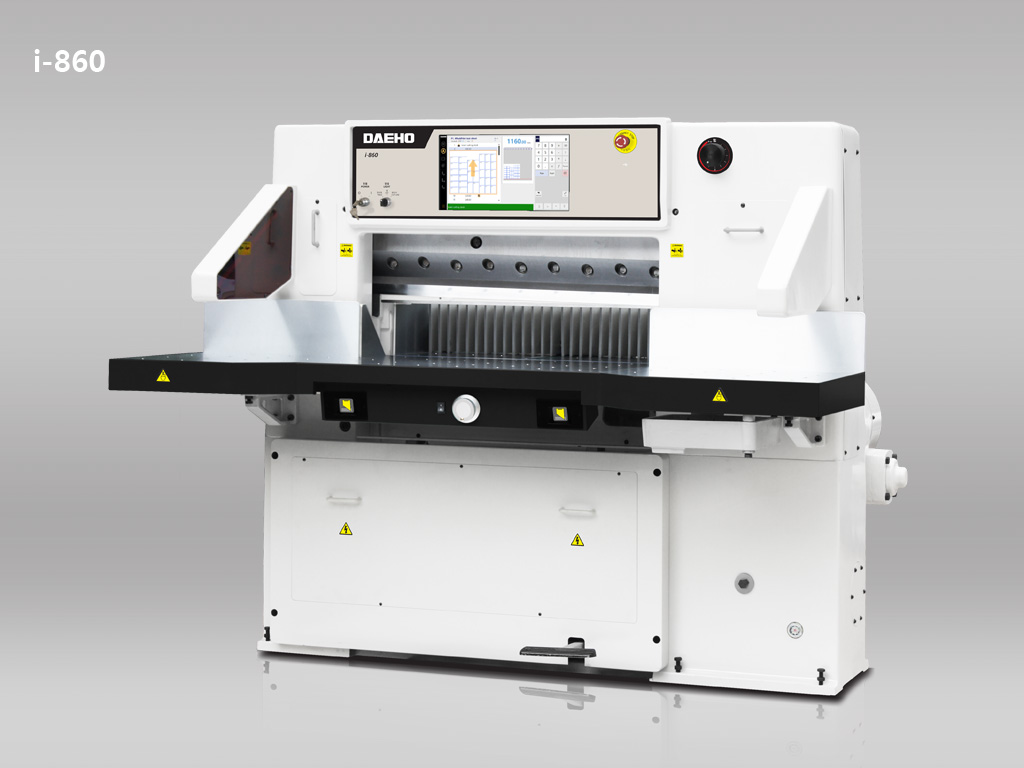

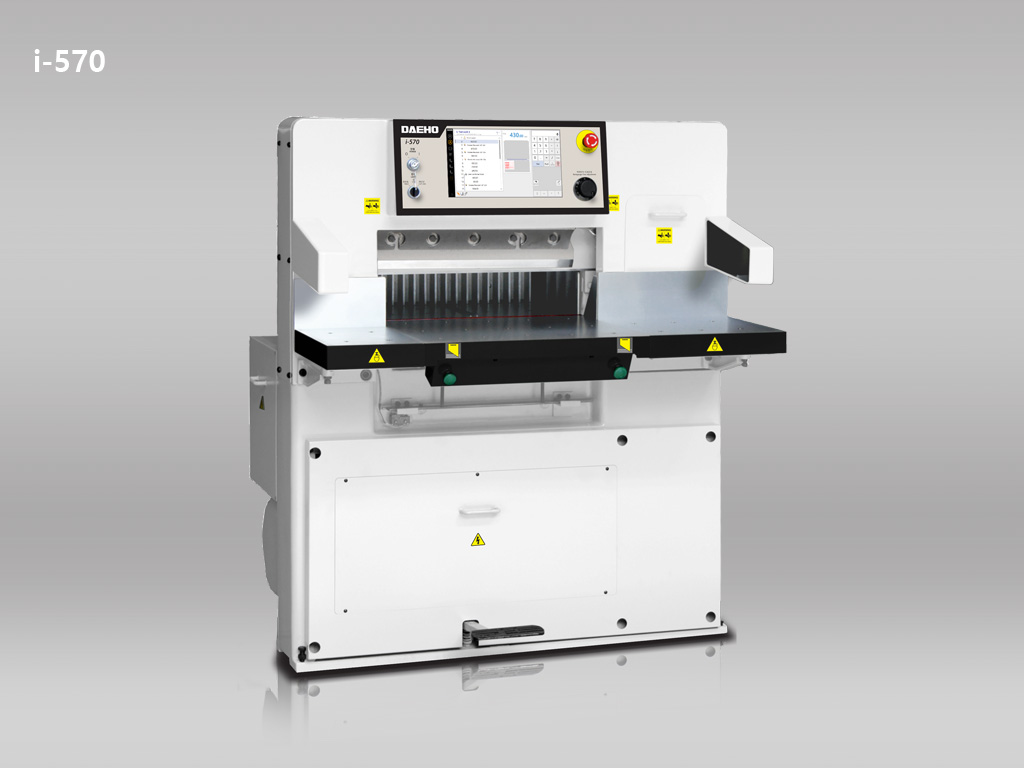

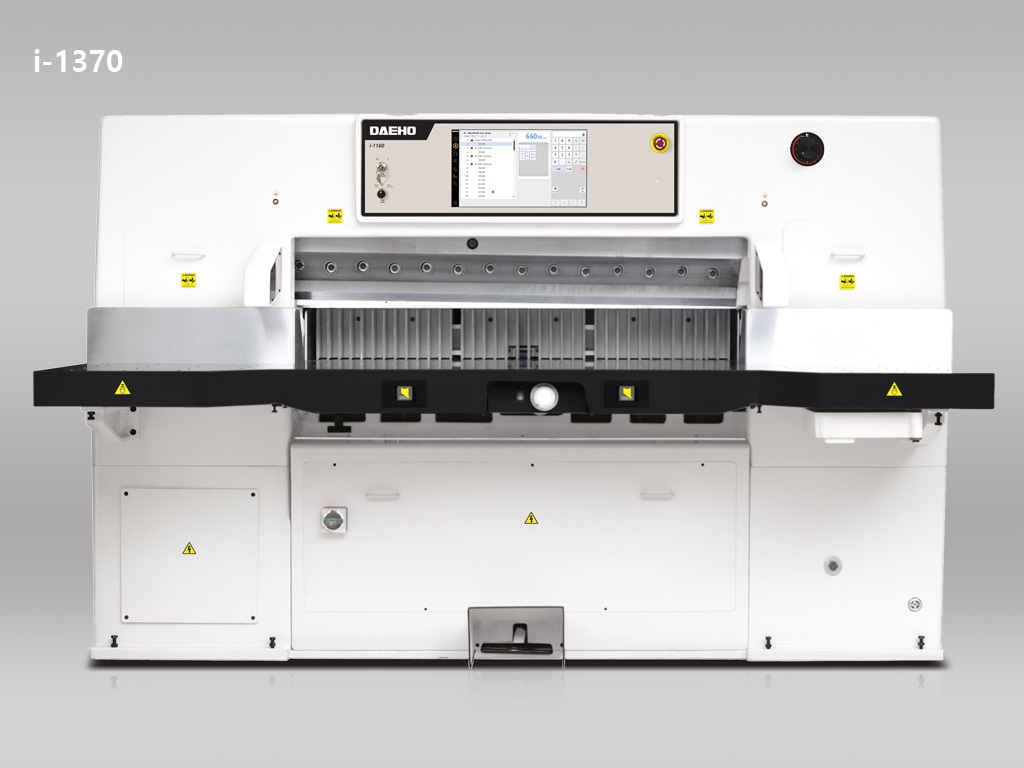

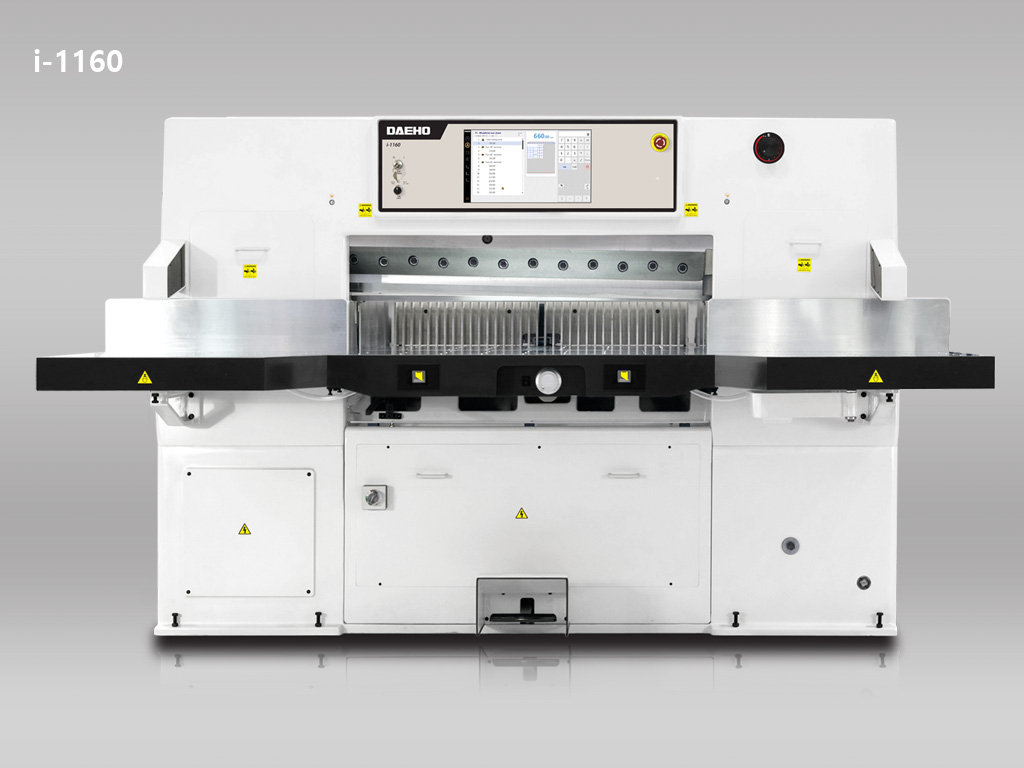

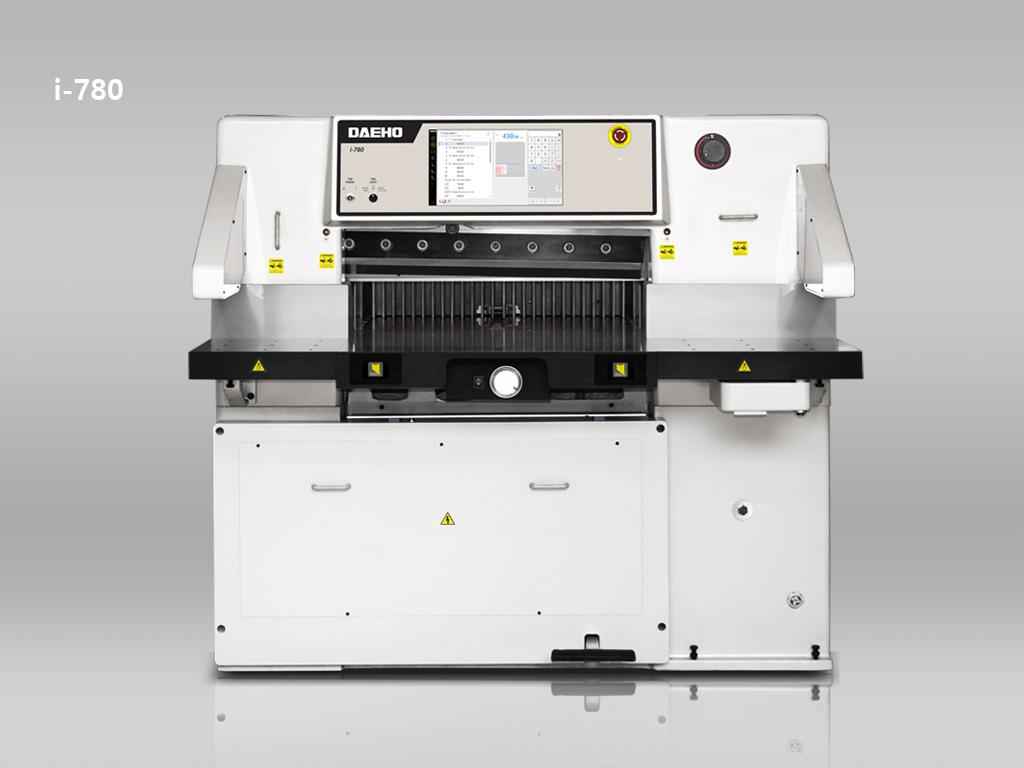

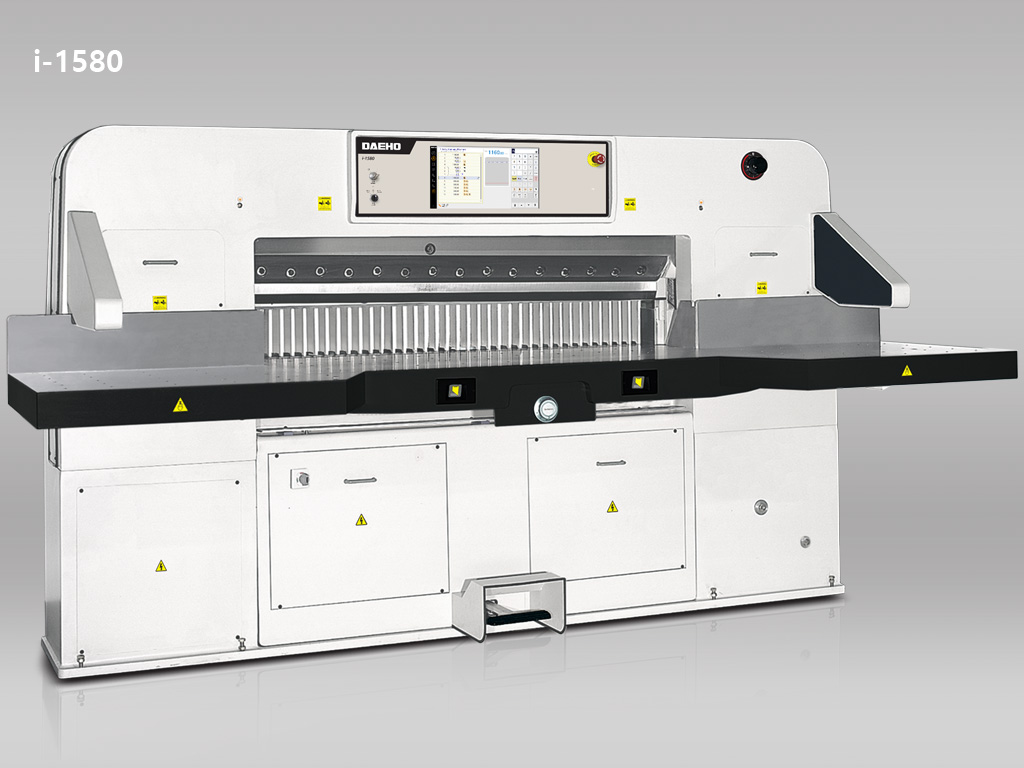

- 재품 종류: i-570, i-780, i-860, i-1160, i-1370, i-1580mm
- 아이커터는 CIP4 호환이 가능한 최신인쇄기기와 연동하여 재단공정이 자동으로 생성됩니다. 터치스크린을 통해 손쉽게 재단공정을 생성할 수 있으며, 각각의 재단공정에 따라 화면에 보여지는 애니메이션을 보며 간단히 재단 작업을 진행할 수 있습니다.
비숙련 재단사 뿐만 아니라 오랜 경력의 전문 재단사들도 편리하게 사용하고 있습니다.
국내 굴지의 대혀 인쇄업체들에서 이미 아이커터의 편리한 CIP4 공정 재단시스템을 사용하고 있습니다.
스마트 팩토리 시대에 최적화되어 개발된 재단기
CIP4 공정 완벽지원 재단기

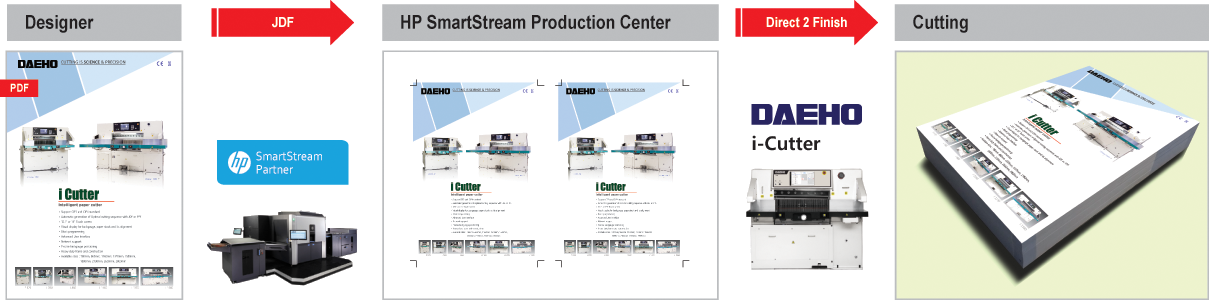

- CIP4 표준 JDF 포멧을 완벽하게 지원 (HP 스마트스트림 파트너)
- 최신 기술의 풀터치스크인 컨트롤러를 통해 작업자가 보다 편리하게 사용 가능합니다.
- 18.5인치 (또는 15인치) 와이드 터치스크린
- 블럭프로그램 사용으로 쉽고 간단한 재단
- 향상된 유저 인터페이스
- 네트워크를 통해 여러 작업장에서 동일한 품질의 재단기 가능
- USB를 통한 재단 프로그램 업그레이드
CE, KCs 안전인증
- 까다로운 독일 TUV에서 CE 유럽안전인증 승인
- 국내 KCs 안전인증 획득
강력한 전자클러치 사용
- 유압클러치의 누유로 인한 슬립 및 오작동 등의 단점을 해결하였습니다.
- 강력한 DC 일렉트로마그넷 클러치 장착
- 플라이휠의 구동력을 완벽하게 재단력으로 칼날에 전달합니다.
- 장시간 사용에도 유지보수가 간단합니다.
CIP3 & CIP4 지원
- 아이커터는 CIP3 및 CIP4 플렛폼을 모두 지원합니다.

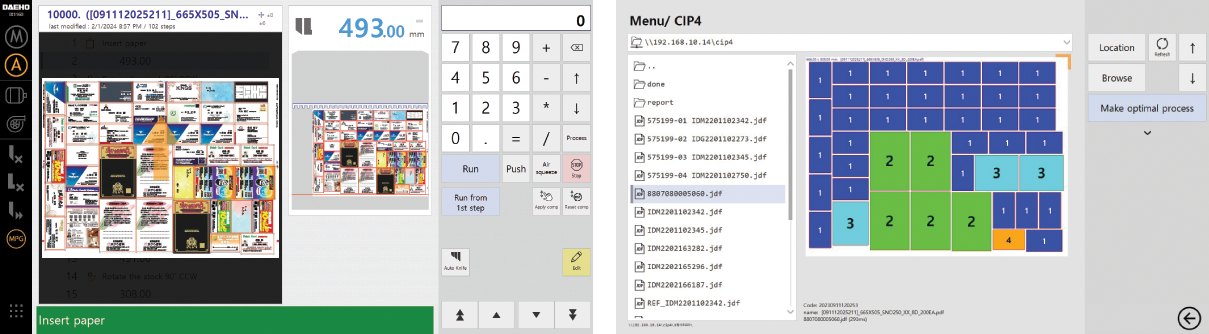

- PPF & JDF 파일을 바코드 도는 화면에서 검색할 수 있으며, 최적의 재단공정을 생성합니다.
- 인쇄물의 이미지가 화면에 표시됩니다.
- 별도의 PC 또는 변환장치를 연결 할 필요 없습니다.
- 몇가지 옵션 선택만으로 작업자에게 특화된 재단공정을 생성할 수도 있습니다.
블록프로그램
- 블록프로그램을 사용하면 전지를 A4나 A3등 다양한 치수로 간단하게 등분재단 할 수 있습니다.
- 종이의 로스를 최소화 하며, 자동으로 최적의 공정을 생성합니다.
- 재단 작업 시 재단물의 삽입, 회전방향이 화면에 표시됩니다.
공통사양 (아이커터 & 씨커터)
- 견고한 일체형 프레임 : 일체화된 박스타입의 프레임 사용으로 뛰어난 내구성
- 칼집 로드 안전장치 : 지나치게 단단하거나 질긴 재단물로 인한 기계적 과부하로부터 기계를 보호할 수 있도록 칼집로드에 안전볼트를 적용
- 서보모터, 볼스크류, & 정밀 LM가이드레일 장착 : 최대 300㎜/sec의 속도, 1/100㎜의 정밀도로 빠르고 정확하게 재단물의 위치를 잡아줍니다
- 강력한 DC 클러치 구동식 칼 작동
- 유압 클램프 시스템 사용
- 자동 / 수동 모드 지원
- MPG (micro-adjusting) 핸들
- 모터 과부하 방지장치
- 칼 오버런 방지장치
- 기계 작동부 안전커버
- 각종 기계변수 보호기능
- 칼 교환 및 기계 관리 시기 자동 알림기능
- EzF 함수기능
- 다양한 치수 지원 : mm/cm/inch/자
- 연마, 크롬도금 에어테이블
- LED 재단라인
- 견고한 일체형 프레임
Specification |
|||||||
| Model | i-1580 | i-1370 | i-1160 | i-860 | i-780 | i-570 | |
| A 재단폭㎜ | 1580 | 1370 | 1160 | 860 | 780 | 570 | |
| B 적지고㎜ | 165 | 165 | 165 | 155 | 140 | 120 | |
| C 재단 길이㎜ |
최대 | 1580 | 1370 | 1160 | 860 | 780 | 570 |
| 최소 | 38 | 30 | 30 | 30 | 25 | 15 | |
| D 앞 테이블 길이㎜ | 720 | 720 | 720 | 635 | 650 | 450 | |
| E 테이블 높이㎜ | 900 | 900 | 900 | 865 | 900 | 865 | |
| F 기계 전후 길이㎜ | 3210 | 2715 | 2655 | 2035 | 1920 | 1300 | |
| G 기계 좌우 폭㎜ | 3140 | 2630 | 2420 | 1990 | 1640 | 1180 | |
| H 기계 높이㎜ | 1720 | 1660 | 1660 | 1535 | 1500 | 1390 | |
| 재단 속도r.p.m | 48 | 48 | 48 | 45 | 45 | 38 | |
| 소요동력㎾ | 메인모터 | 5.5 | 4 | 4 | 4 | 2.2 | 1.5 |
| 서보모터 | 1 | 0.5 | 0.5 | 0.5 | 0.5 | 0.2 | |
| 송풍기 | 0.4 | 0.4 | 0.4 | 0.4 | 0.2 | 0.2 | |
| 전후진 속도 |
고속m/min | 20 | 20 | 20 | 20 | 20 | 10 |
| 저속m/min | 1 | 1 | 1 | 1 | 1 | 1 | |
| 칼구동방식 | 더블 크랭크 |
더블 크랭크 |
더블 크랭크 |
싱글 크랭크 |
싱글 크랭크 |
싱글 크랭크 |
|
| 클램프 압력㎏ |
최소 | 200 | 200 | 200 | 200 | 200 | 500 |
| 최대 | 4500 | 4500 | 4500 | 4500 | 3000 | 1500 | |
| 기계 중량㎏ | 5800 | 5000 | 4150 | 2440 | 2030 | 1000 | |
| ⊕ 본 사양은 품질향상을 위해 예고없이 변경 될 수 있습니다. | |||||||
 |
|

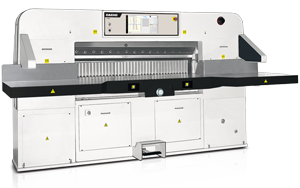

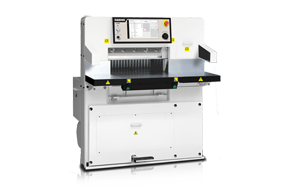

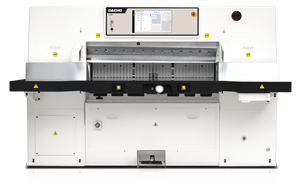

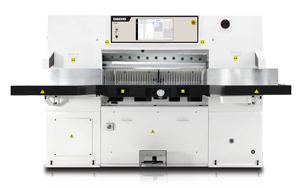

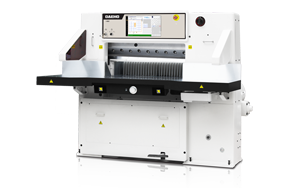

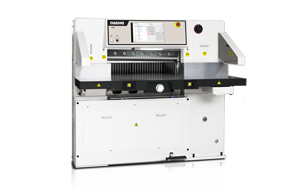

| Model : i-1160, i-1370, i-1580 | Model : i-570, i-780, i-860 |
